Oferta » Peryferia » Transmisja bezprzewodowa » Cyfrowa transmisja video 5,2 GHz

CDS-5021 TV - mobilny
Dostępność [sztuk: 0]

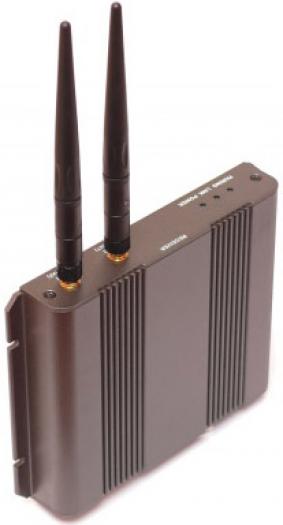

CDS-5021 TV - mobilny
Producent: CAMSAT
CAMSAT

Cena netto: 1 990,00 pln
Cena brutto: 2 447,70 pln

do koszyka

Opis/Specyfikacja produktu:

Cyfrowy, bezprzewodowy, mobilny system transmisji obrazu i dźwięku 5.2 GHz dla kamer poruszających się.











CDS-5021 TV posiada wejścia video Composite, S-video z dwoma kanałami audio. Umożliwia także transmisję sygnału sterującego z dowolnego pilota IR (opcja). Dzięki zastosowaniu osobnych anten nadawczo odbiorczych uzyskano możliwość szerokiego doboru anten odbiorczych a co za tym idzie zwiększenia zasięgów.

Podstawą stabilnego działania sytemu jest modulacja OFDM (opisana poniżej) znana z systemów cyfrowych WIMAX gdzie uzyskano dużą prędkość transmisji przy niewielkiej kompresji obrazu. Występujące łączne opóźnienia w transmisji to maksymalnie <400ms  co jest wynikiem bardzo dobrym jak na transmisje cyfrowe czy bezprzewodowe IP o tak wysokiej rozdzielczości.

Nadajnik jak i odbiornik systemu CDS-5021 TV to urządzenia dwukierunkowe które posiadają osobną antenę nadawczą (antena nadawcza, miniaturowa dookolna - moc wypromieniowana przez antenę nadawczą nie może przekraczać mocy dozwolonej, opisanej w normie  EN 301 893 równej  23dbm oraz dwie antenki odbiorcze które podwójnie odbierają sygnały z różnych kierunków co zwiększa stabilność w trudnych warunkach pracy).





CDS-5021 TV przeznaczony jest jako nadajnik video przesyłający obraz:

  • od kamerzysty mobilnego poruszającego się bezprzewodowo po scenie/stadionie do wozu transmisyjnego,
  • radiowy podgląd obrazu z kamery w trakcie nagrywania programów TV,
  • przesył obrazu na żywo z samochodu rajdowego czy pojazdu latającego,









  • Modulacji OFDM znanej z systemów cyfrowych WIMAX
  • Dynamicznie wybieranej mocy oraz częstotliwości (kanału) pracy
  • 128 bitowego kodu zabezpieczającego transmisję
  • Mechanizmowi QoS który zapewniają wysoką jakość transmisji
  • Kompresji MPEG2 - umożliwia transmisję danych o dużej szybkości strumieni wideo i danych multimedialnych. Obecna jest w innych systemach takich jak satelitarna telewizja cyfrowa oraz DVB-T .
  • Technologii MIMO zwiększającej przepustowość łącza bezprzewodowego, polegająca na transmisji wieloantenowej zarówno po stronie nadawczej jak i po stronie odbiorczej. Zastosowanie techniki MIMO posiada wiele korzyści, do których należą:
  • wzrost niezawodności łącza spowodowany zwiększeniem odporności na zaniki oraz odbicia sygnału radiowego
  • zysk jakości transmisji wynikający z jednoczesnego odbioru zbiorczego sygnału





  • Nadajnik cyfrowy TV wewnętrzny x 1 szt.
  • Odbiornik cyfrowy wewnętrzny x 1 szt.
  • Antena dookolna 5dbi x 6 szt.
  • Instrukcja obsługi
  • Deklaracja zgodności CE





  • transmisja mobilna od poruszającego się kamerzysty do wozu transmisyjnego
  • podgląd mobilnych obrazów na planach zdjęciowych i reżyserkach
  • w telewizji kablowej oraz studiach nagrań
  • do rzutników oraz projektorów telewizyjnych
  • mobilne filmowanie ze scen teatralnych oraz na imprezach masowych
  • kamery TV profesjonalnej oraz kamery przemysłowe CCTV
  • rejestratory DVR oraz multipleksery





  • stabilna, wysokiej jakości transmisja obrazu PAL oraz NTSC (auto detekcja)
  • do 4 oraz do 21 niezależnych kanałów video
  • kodowanie transmisji 128 bitowym kodem
  • rozdzielczość 720×576 (D1)
  • prędkości wyświetlania 25 kl/s.
  • modulacja OFDM (WIMAX)
  • wejścia video Composite oraz S-video
  • anteny dookolne wyłapujące sygnał z różnych kierunków (możliwość rozbudowy do 800m)
  • zasięg wewnątrz pomieszczeń lub w terenie zabudowanym do 100m - CDS-5021
  • możliwa retransmisja oraz przedłużenie zasięgu sygnału
  • transmisja całkowicie wolna od zakłóceń, sieci internetowych 802.11, Bluetooth, telefonii radiowej itp.
  • transmisja z opóźnieniem do 400ms
  • bardzo prosty w instalacji i w pełni bezobsługowy







Systemy wideo pracują w układzie punkt - punkt czyli: jeden zestaw CDS-5021 TV dla każdej kamery.









Dla 3 kamer: CDS-5021 TV x 3 kpl.

Dla 16 kamer: CDS-5021 TV x 16 kpl.



Legenda:

OFDM jest to technika transmisyjna o wielu nośnych stworzona dla szerokopasmowych przekazów multimedialnych A/V. System taki znakomicie spisuje się w środowisku narażonym na wielodrogowość sygnału, jakim są obszary miast oraz terenów zabudowanych. Polega na jednoczesnym i równoległym wytransmitowaniu wąskopasmowych sygnałów na różnych częstotliwościach nośnych, oddalonych od siebie i tworzących wspólny, duży kanał szerokopasmowy transmitujący wysokiej jakości obraz.



System CDS-5021 jak i cała gama urządzeń pracujących na częstotliwości 5.8GHz czy 869MHz są systemami opracowanymi i produkowanymi przez firmę P.W. CAMSAT i są naszą własnością.





Dla 1 kamery: CDS-5021 TV x 1 kpl.

Przykłady doboru zestawów:

Uwaga: Odbiornik pracuje wyłącznie z własnym nadajnikiem. Urządzenie wyszukuje wyłącznie swój nadajnik zidentyfikowany po kodzie przez co urządzenia są skutecznie zabezpieczone przed podglądem osób trzecich.

CHARAKTERYSTYKA

ZASTOSOWANIA CDS-5021 TV

W podstawowym zestawie CDS-5021 TV znajduje się:

Wyjątkową jakoś transmisji uzyskaliśmy dzięki zastosowaniu:

Uruchomienie systemu CDS-5021 polega wyłącznie na ukierunkowaniu anten odbiorczych i podłączeniu sygnału video i zasilania. Nie ma konieczności szukania wolnych częstotliwości czy ustawiania kanałów pracy. Urządzenie w chwili włączenia zasilania przez pierwsze 30s samo wyszukuje wolną częstotliwość na danym terenie i zapisuje dany kanał pracy na stałe. Jest to wymóg urządzeń pracujących w paśmie 5.2 GHz gdzie wyeliminowano wzajemne zakłócanie się.

CDS-5021 w wykonaniu mobilnym  (z trzema antenami dookólnymi) może pracować w środowisku zamkniętym z przeszkodami np. transmisja pomiędzy pomieszczeniami, pomiędzy piętrami budynku, przez ściany i inne przeszkody do 50-100m.

System zapewnia transmisję pełnego obrazu PAL w rozdzielczości 720×576 (D1) oraz prędkości 25 kl/s. Zabezpieczony 128 bitowym kodem identyfikacyjnym gwarantuje zabezpieczenie przed podglądem osób trzecich.

Wewnętrzna radiolinia cyfrowa CDS-5021 TV przeznaczony jest do pracy mobilnej, wykorzystywany jako transmisja obrazu z pojazdu poruszającego się lub kamerzysty mobilnego poruszającego się np. po scenie. Umożliwia przesył video oraz audio wewnątrz budynków na odległość do 100m a przy rozbudowaniu o większe anteny odbiorcze nawet do 800m. Dzięki cyfrowej modulacji OFDM może być stosowany w warunkach zabudowanych bez „widzialności optycznej" anten !
